一、簽字筆平行度測量系統描述
本系統用于簽字筆平行度檢測，系統采用進口高分辨率工業相機，可以快速獲取產品圖像，通過圖像識別、分析和計算，給出產品邊緣尺寸，并輸出相應檢測合格/不合格信號提示，以便于設備對缺陷品的處理。
二、簽字筆平行度測量系統結構圖
備注：此方案分為定位設備和視覺檢測兩個部分。方案作為參考，手工上料，觸發相機對其進行拍照，通過圖像處理軟件計算產品尺寸是否合格，檢測效率為5個/s。
三、簽字筆平行度測量定位系統設計方案

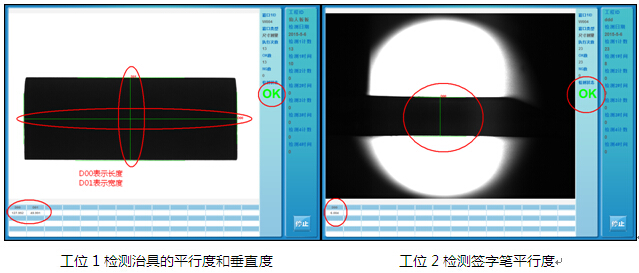

西安海克易邦光電科技有限公司基于機器視覺圖像處理技術研發的簽字筆平行度檢測，具有高精度、高速、多樣品化的特點。系統主要模塊有：觸發模塊、引導模塊。根據用戶需求，檢測簽字筆與治具的水平度和垂直度，遂需要雙工位檢測才能完成檢測需求，將樣品移動到檢測位，觸發相機并及時對視覺系統輸出檢測信號，從而完成檢測功能。
為了達到高精度的檢測要求，首先要提高手工放置料品的位置精度，達到的效果是位置準、穩定。
觸發系統，由于采用人工上料方式，所以當把樣品放置于該位置后，觸發相機，視覺系統軟件分析后，如果是OK品，則界面顯示OK，如果是NG品，則界面顯示NG，并且蜂鳴器報警。
四、簽字筆平行度測量視覺檢測系統設計方案
視覺檢測系統主要包括：相機、鏡頭、光源和圖像處理軟件。光源對到達檢測位置的樣品打光后，相機和鏡頭組成的成像系統對其進行捕捉，當相機接受到觸發信號時，成像系統對樣品進行拍照并將圖像傳給圖像處理系統進行識別，判斷樣品是否合格，并輸出相應的OK/NG信號，以便后續設備進行處理。
五、系統主要功能
1.自動完成被檢產品與相機獲取圖像同步；
2.自動完成簽字筆平行度的識別和測量；
3.還可根據需要對不同規格產品類型學習并檢測
4.對產品圖像進行自動存儲，可進行歷史查詢；
5.自動統計（良品、不良品、總數等）；
6.異常時可提供聲、光報警，并可控制設備停機；
7.可與外部設備或機械裝置通訊對接，進行良品和不良品分類；
8.系統有自學習功能，且學習過程操作簡單。
|
